项目编号：mcuclub-jj-016
设计简介：
项目名：智能冰箱 | 多功能冰箱
项目编号：mcuclub-jj-016
单片机类型：STM32F103C8T6
具体功能：
1、通过两个防水式DS18B20测量冰箱的上下层温度，并通过两个继电器模拟上下层制冷系统，当温度高于设置最大值时，相应层的继电器闭合进行制冷，直到小于设置最小值
2、通过两个霍尔传感器检测冰箱门是否打开，如果打开，则开始计时，若1分钟后门仍未关闭，则进行声光报警
3、通过光敏电阻检测光照值，如果光照值低于设置最小值且为开门状态，则自动打开照明灯
4、通过按键设置各阈值、手动控制上下层制冷、照明灯、切换模式
5、通过显示屏显示测量值
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制上下层制冷、照明灯以及模式切换
扩展功能：通过WIFI模块将测量数据发送到手机端，并可以设置阈值、控制上下层制冷、照明灯以及模式切换

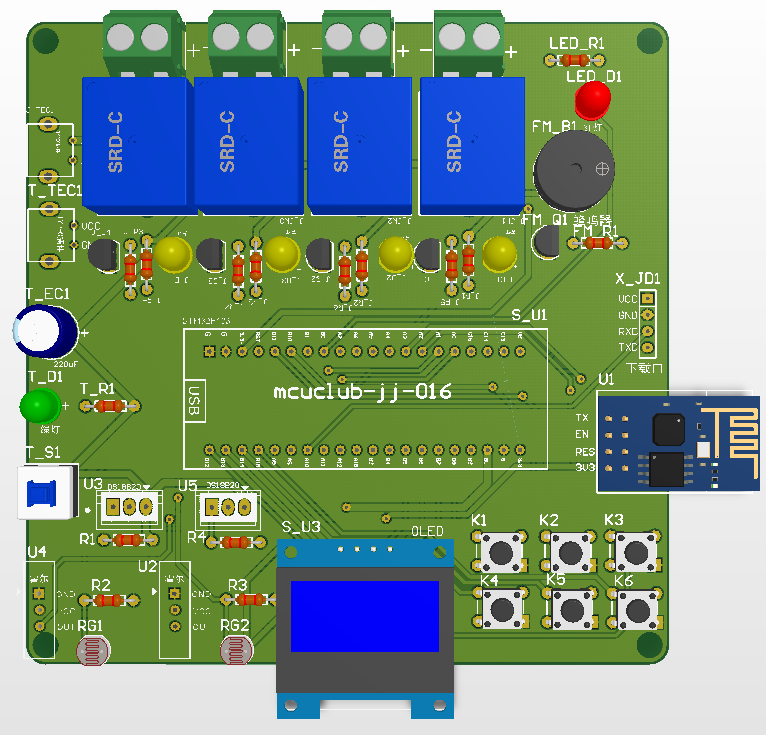

实物图：
总体实物资料：

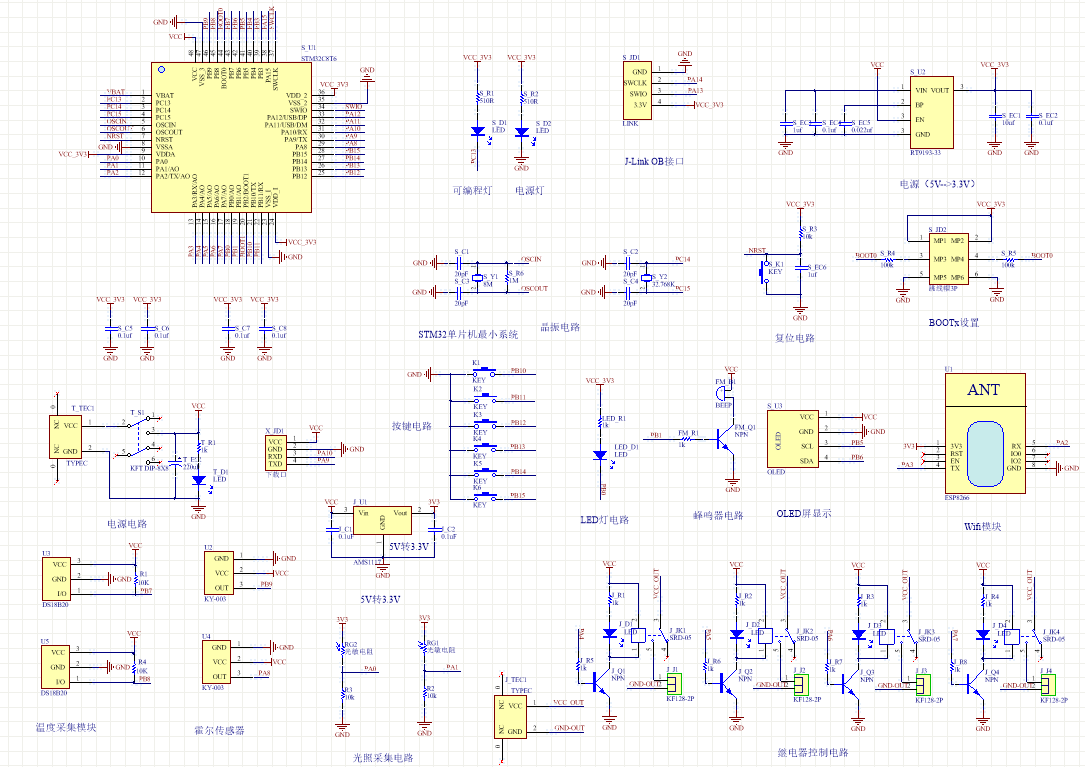

原理图：

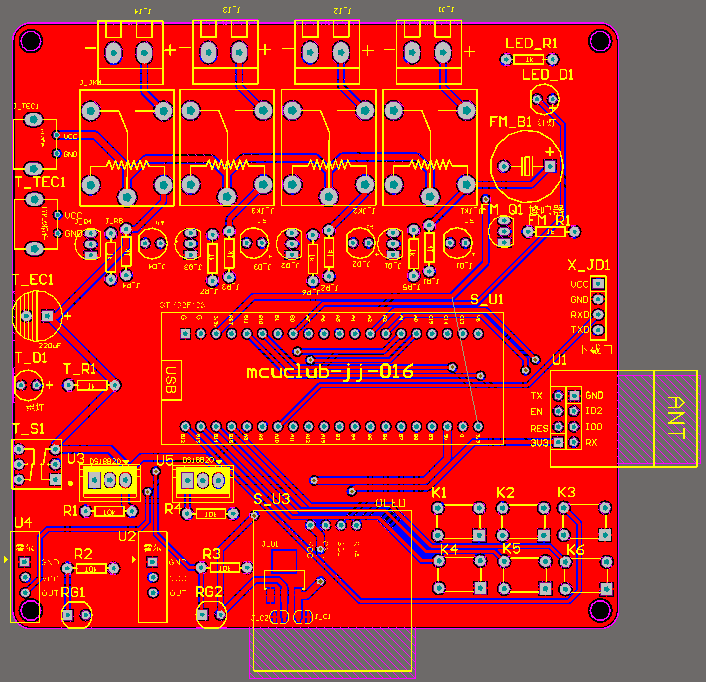

PCB：
软件设计流程：
系统框图：

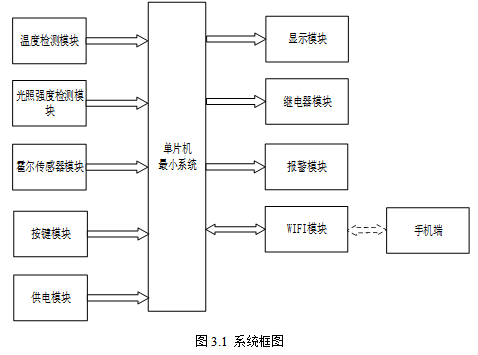

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温度检测模块，通过该模块检测冰箱周围的温度；第二部分是光照强度检测模块，通过该模块检测当前冰箱周围的光照强度；第三部分是霍尔传感器模块，通过该模块可以检测当前冰箱柜门是否打开；第四部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制照明和制冷；第三部分是声光报警模块，当检测到冰箱柜门打开超过1分钟进行声光报警；除此之外WiFi不但做输入还做输出，WiFi模块连接手机；将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

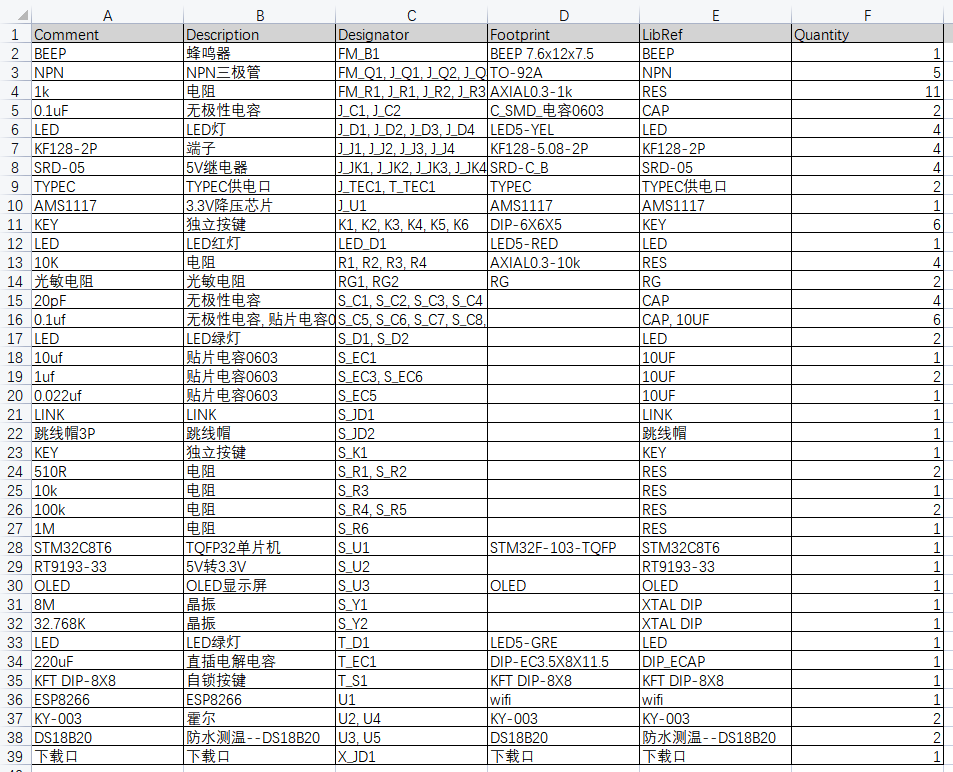

硬件清单：
