设计简介：
项目名：衣柜除湿消毒（实物）
项目编号：mcuclub-dz-259
单片机类型：STC89C52
具体功能：
1、通过DHT11检测衣柜内温湿度，当湿度大于设置最大值，进行风扇通风除湿；
2、通过DS1302获取当前时间，并能定时进行衣柜内紫外线消毒；
3、通过人体热释电感应模块检测是否有人，如果有人，通过舵机打开衣柜门，打开时，消毒灯关闭，LED照明灯自动打开
4、通过按键修改时间、设置消毒灯打开和关闭时间、设置湿度阈值
5、通过LCD1602显示时间、温湿度值、衣柜门状态
资料预览

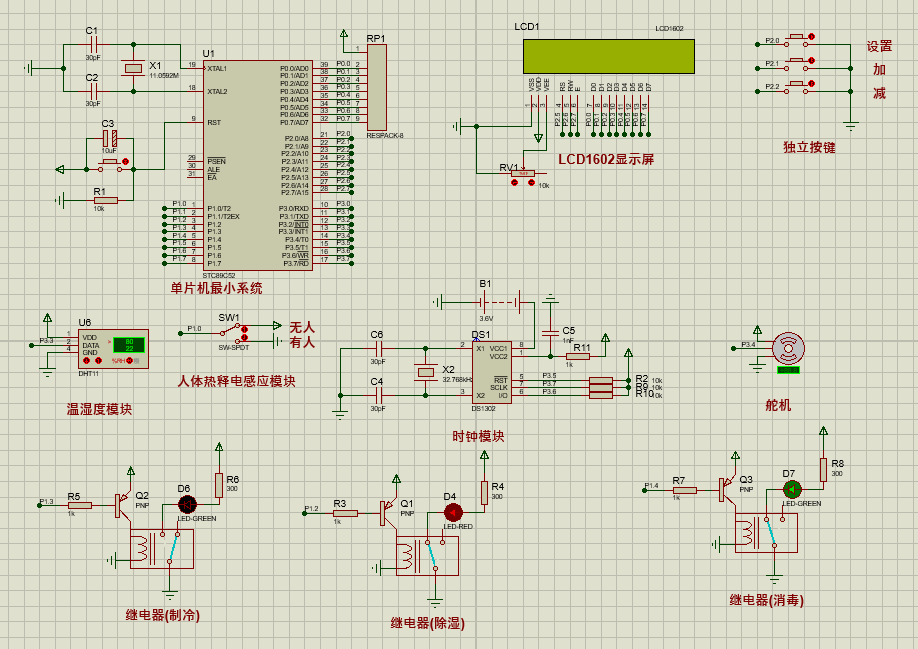

仿真图：
总体仿真资料：
原理图：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度传感器检测模块，通过该模块检测当前衣柜内的温湿度；第二部分是人体热释检测模块，通过该模块检测是否有人；第三部分是时钟电路检测模块，通过该模块获取当前时间，并能定时进行衣柜内紫外线消毒；第四部分是按键模块，通过该模块可以修改时间、设置消毒灯打开和关闭时间、设置湿度阈值；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过三个继电器分别控制风扇通风除湿；第三部分是舵机模块，通过舵机打开衣柜门，打开时，消毒灯关闭，LED照明灯自动打开。具体系统框图如图3.1所示。
硬件清单：
