项目编号：mcuclub-dz-280
设计简介：
项目名：婴儿箱
项目编号：mcuclub-dz-280
单片机类型：STC89C52
具体功能：
1、通过DHT11检测婴儿箱内温湿度，当温湿度不在设置的阈值内，进行加热制冷、加湿除湿
2、通过SGP30检测CO2浓度，如果浓度大于设置最大值，进行通风
3、通过MLX90614红外测温模块，测量体温，如果体温不在设置的最大最小值之间，进行蜂鸣器报警
4、通过按键可是设置各阈值
5、通过LCD1602显示各测量数据
资料预览
实物图：
总体实物资料：
原理图：

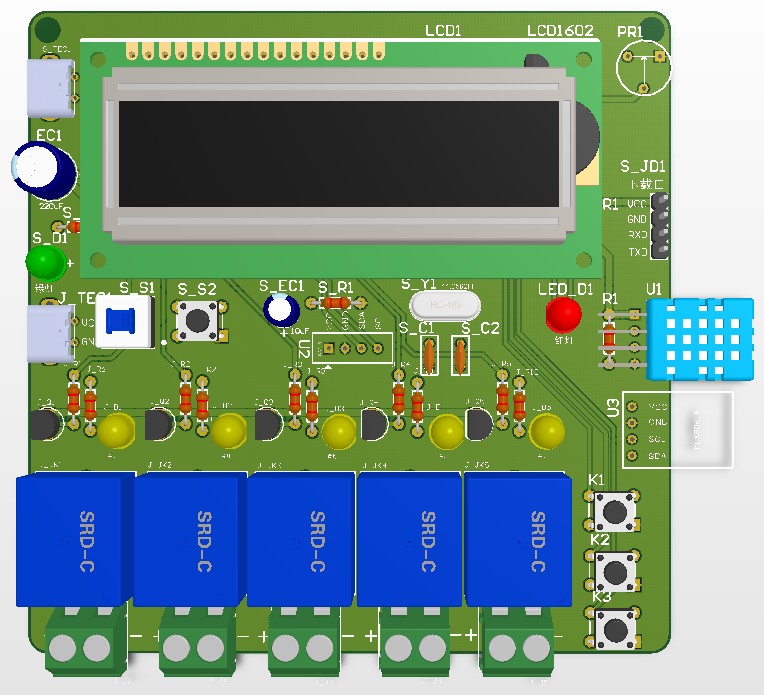

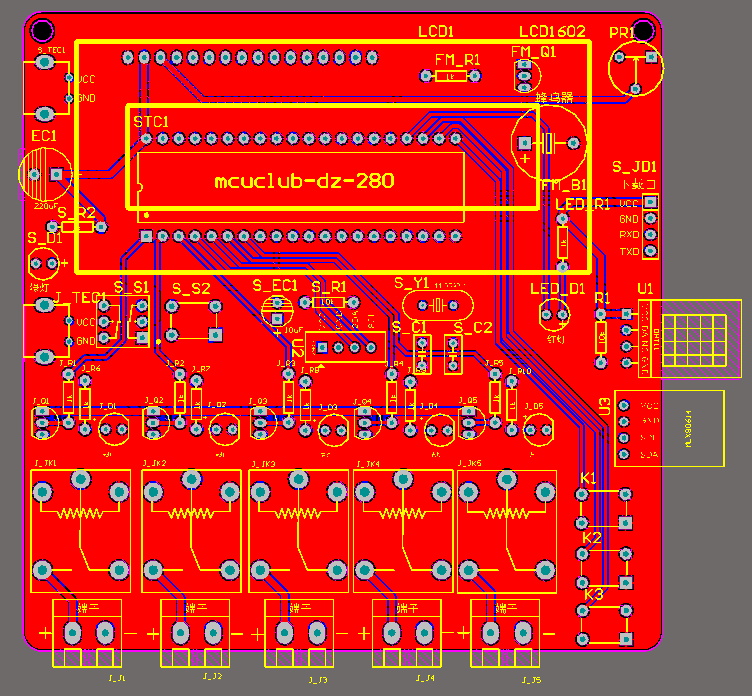

PCB：
软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是温湿度检测模块，通过该模块检测当前婴儿箱内的温湿度；第二部分是CO2检测模块，通过该模块检测当前婴儿箱内的CO2浓度；第三部分是非接触温度传感器检测模块，通过该模块测量婴儿体温；第四部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第五部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示温湿度、CO2浓度、体温及其阈值；第二部分是继电器模块，通过五个继电器分别控制加热、制冷、加湿、除湿、通风，当温湿度不在设置的阈值内，进行加热制冷、加湿除湿，CO2浓大于设置最大值，进行通风；第三部分是声光报警模块，体温不在设置的最大最小值之间，进行蜂鸣器报警。具体系统框图如图3.1所示。
硬件清单：
