项目编号：mcuclub-dz-323
设计简介：
项目名：车载防盗系统（实物）
项目编号：mcuclub-dz-323
单片机类型：STM32F103C8T6
具体功能：
1、通过霍尔传感器配合磁铁检测车门是否打开
2、通过振动传感器检测车辆是否发生碰撞
3、通过人体热释电感应模块检测车内是否有人
4、通过GPS进行车辆定位
5、通过按键切换布防和撤防，当布防时，检测到车辆发生碰撞，进行声光报警，并通过GSM给手机发送短信“车辆发生碰撞，地点：***（经纬度）”；当布防时，检测到车门被打开且人体热释电检测到有人，进行声光报警，并通过GSM给手机发送短信“有人进入车辆，地点：***（经纬度）”；
6、通过RTC获取时间，可通过按键修正时间
7、通过OLED显示屏显示时间、经纬度
资料预览
实物图：
总体实物资料：

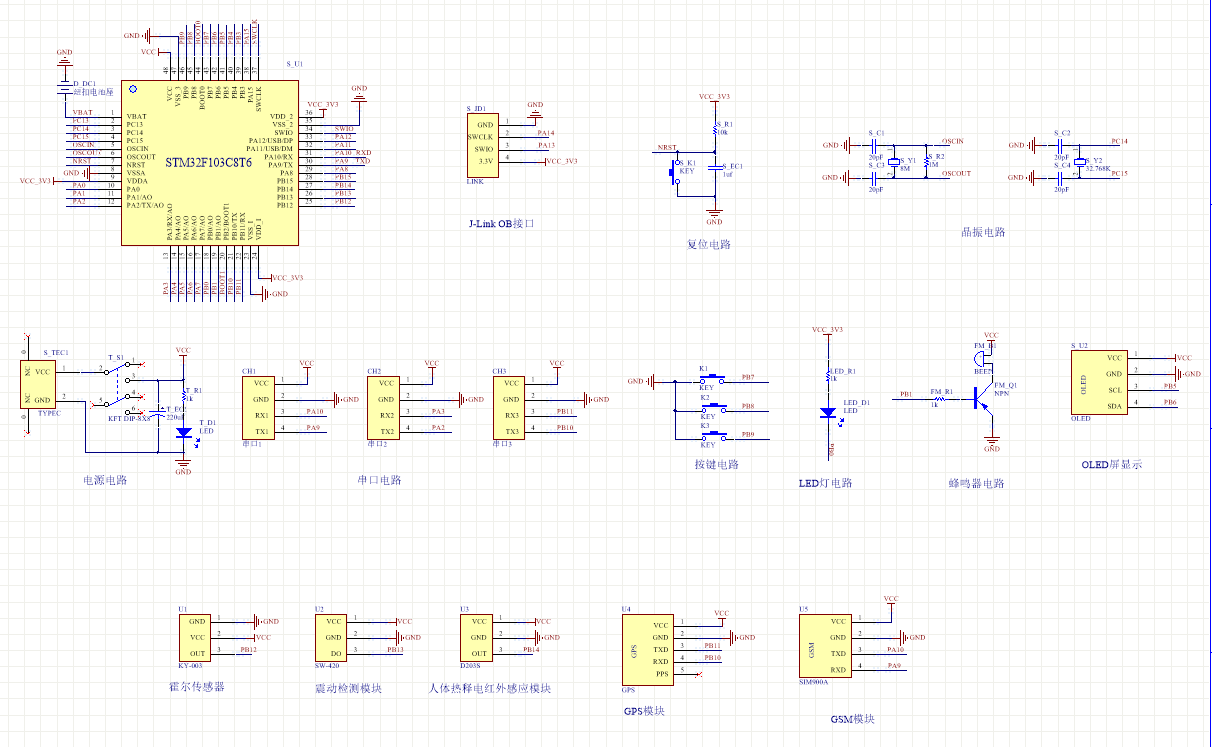

原理图：

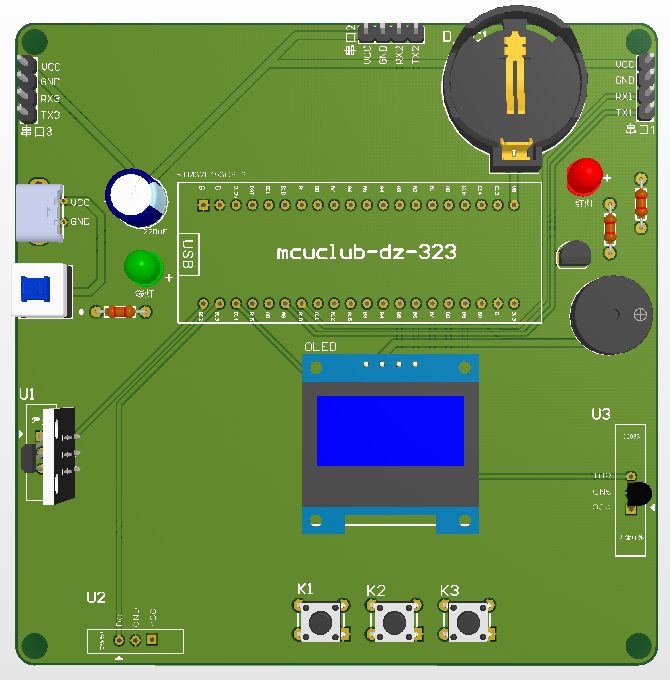

PCB：

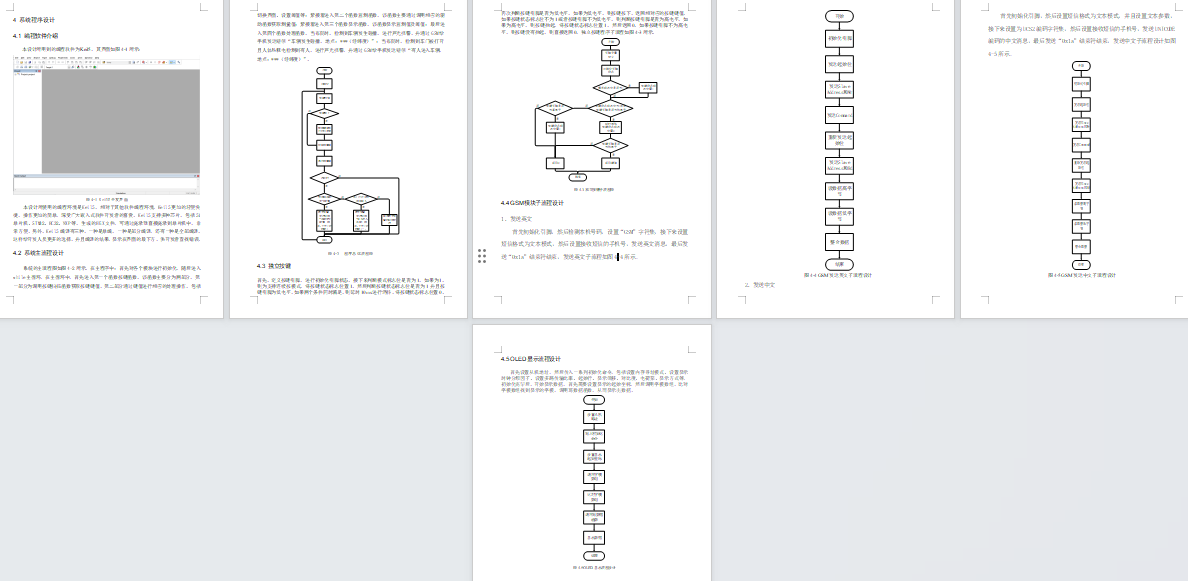

软件设计流程：
系统框图：
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是霍尔传感器，通过该模块检测当前车门是否打开；第二部分是震动模块，通过该模块检测车辆是否发生碰撞；第三部分是人体热释电感应模块，通过该模块检测车内是否有人模块；第四部分是GPS模块，通过该模块检测当前的位置；第五部分是按键模块，通过该模块可以进行布防和撤防；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据；第二部分是声光报警模块，当布防时，检测到车辆发生碰撞，进行声光报警，当布防时，检测到车门被打开且人体热释电检测到有人，进行声光报警；第三部分是GSM模块，当布防时，检测到车辆发生碰撞，进行声光报警，并通过GSM给手机发送短信“车辆发生碰撞，地点：***（经纬度）”；当布防时，检测到车门被打开且人体热释电检测到有人，进行声光报警，并通过GSM给手机发送短信“有人进入车辆，地点：***（经纬度）”。具体系统框图如图3.1所示。

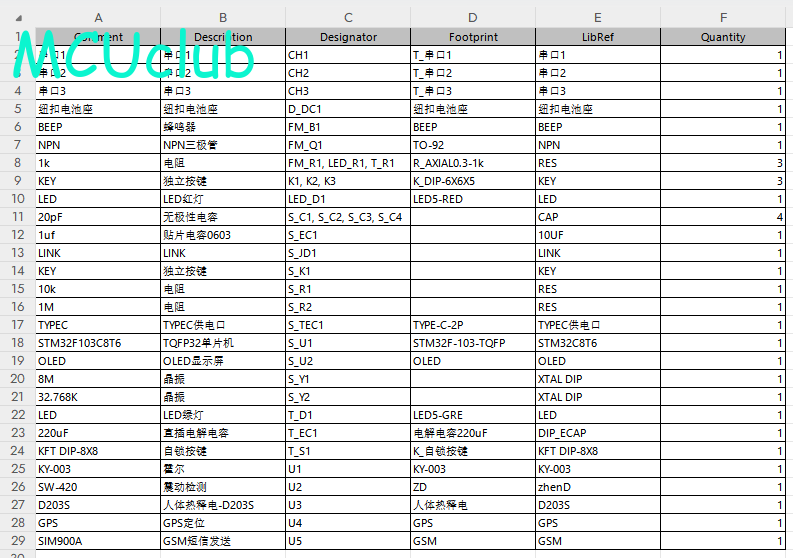

硬件清单：
