项目编号：mcuclub-dz-324
设计简介：
项目名：降温装置（实物）
项目编号：mcuclub-dz-324
单片机类型：STM32F103C8T6
具体功能：
1、通过太阳能板给锂电池充电，锂电池给整个主板供电
2、通过防水式DS18B20检测水温，水温高于设置最大值，进行制冷，直到小于最小值
3、通过PH检测模块检测水的PH值
4、通过充氧模块，可一键进行充氧
5、通过按键可设置温度最大值
6、通过OLED显示屏温度、PH值
资料预览

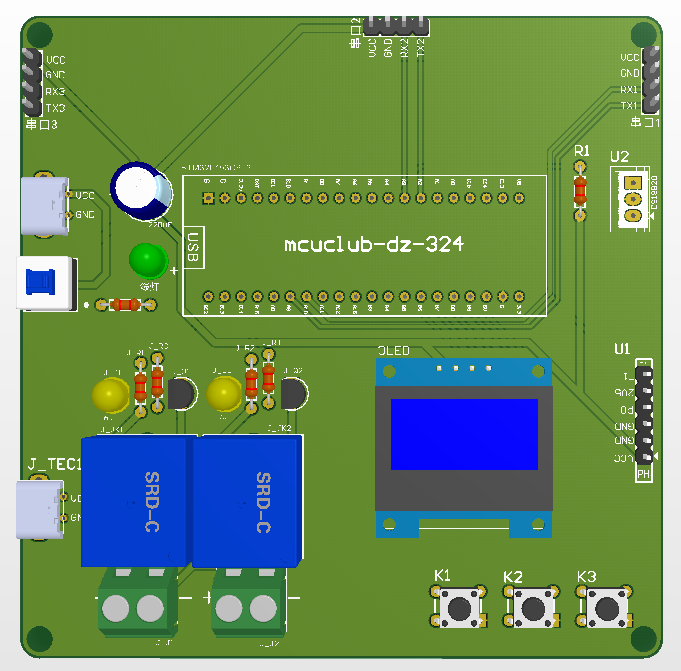

实物图：
总体实物资料：

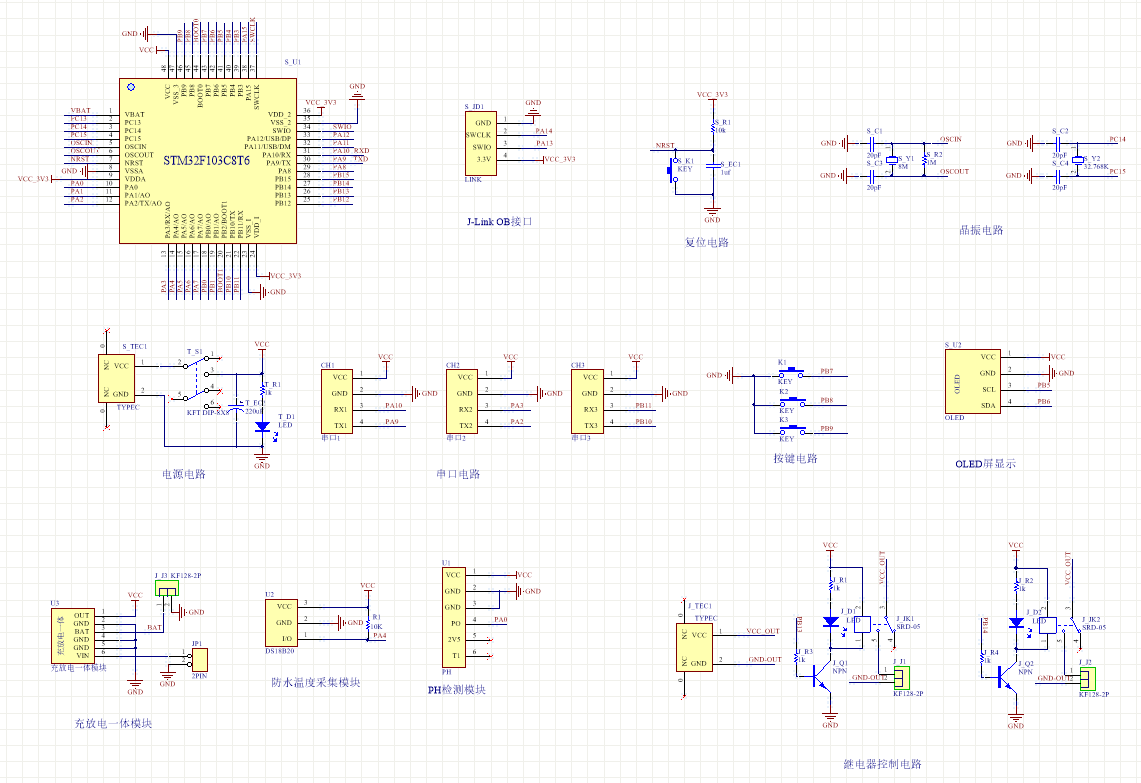

原理图：

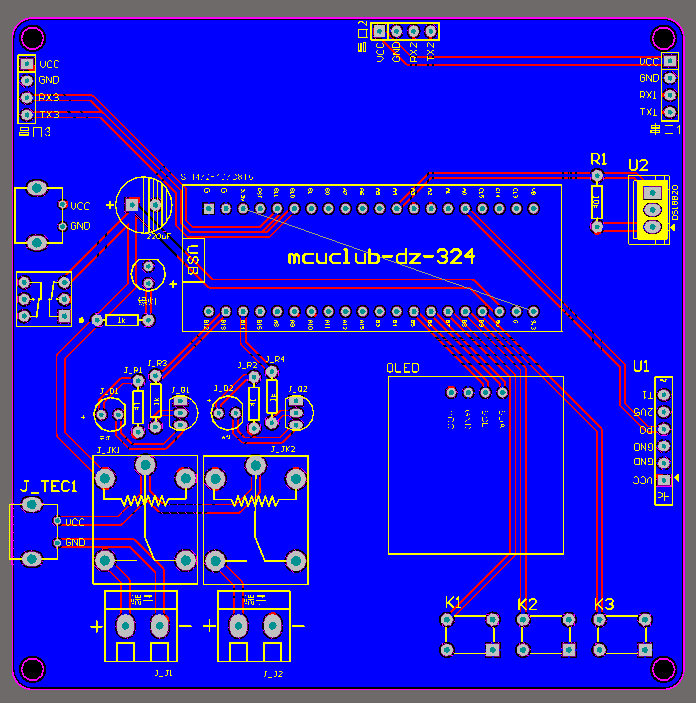

PCB：

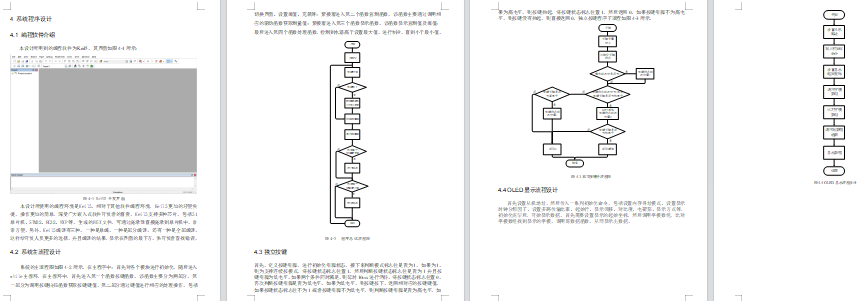

软件设计流程：
系统框图：

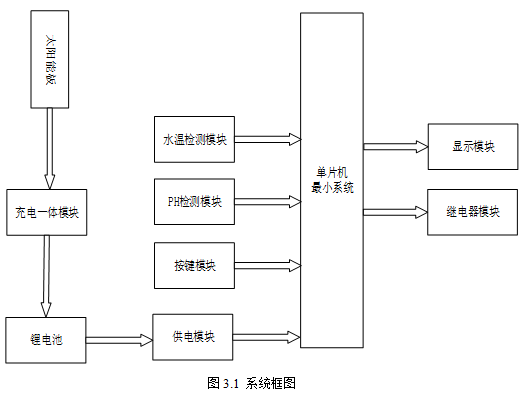

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是水温检测模块，通过该模块检测当前的水温；第二部分是PH值检测模块，检测当前水环境的PH值；第三部分是按键模块，通过该模块可以切换界面、设置阈值等；第三部分是供电模块，充电一体模块，将检测的太阳能转换为电能，传输到锂电池存储，锂电池通过供电模块给整个系统进行供电。输出由两个部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器，对水温进行制冷和充氧。具体系统框图如图3.1所示。

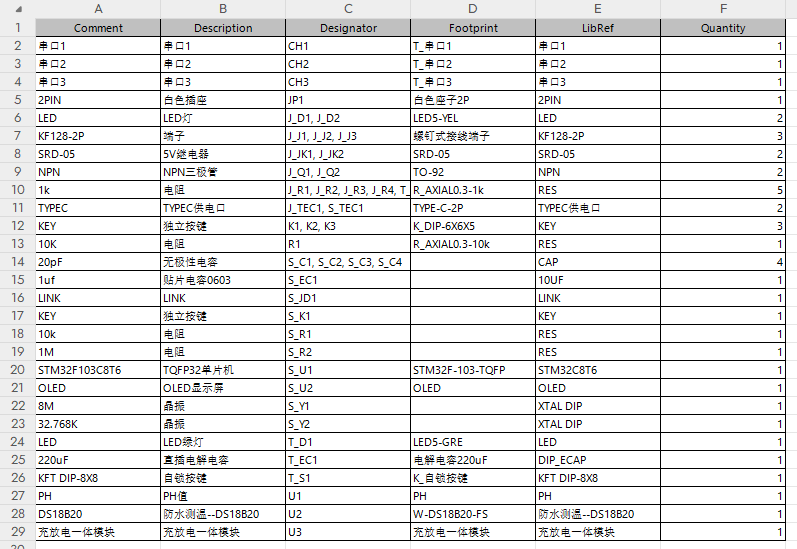

硬件清单：
