项目编号：mcuclub-hj-014
STM32单片机实物设计简介：
单片机类型：STM32F103C8T6
具体功能：
1、通过PM2.5传感器检测粉尘浓度
2、通过按键设置PM10浓度阈值，有最低启动值，中启动值和高启动值，当浓度低于最低启动值，不进行降尘，当浓度在低启动值和中启动值之间，则一个水泵启动；当浓度在中启动值和高启动值之间，则二个水泵启动；当浓度大于高启动值，则三个水泵启动；
3、通过按键设置各阈值，并能控制三个继电器的工作、切换模式
4、通过显示屏显示数据
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制三个继电器的工作、切换模式
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览
实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

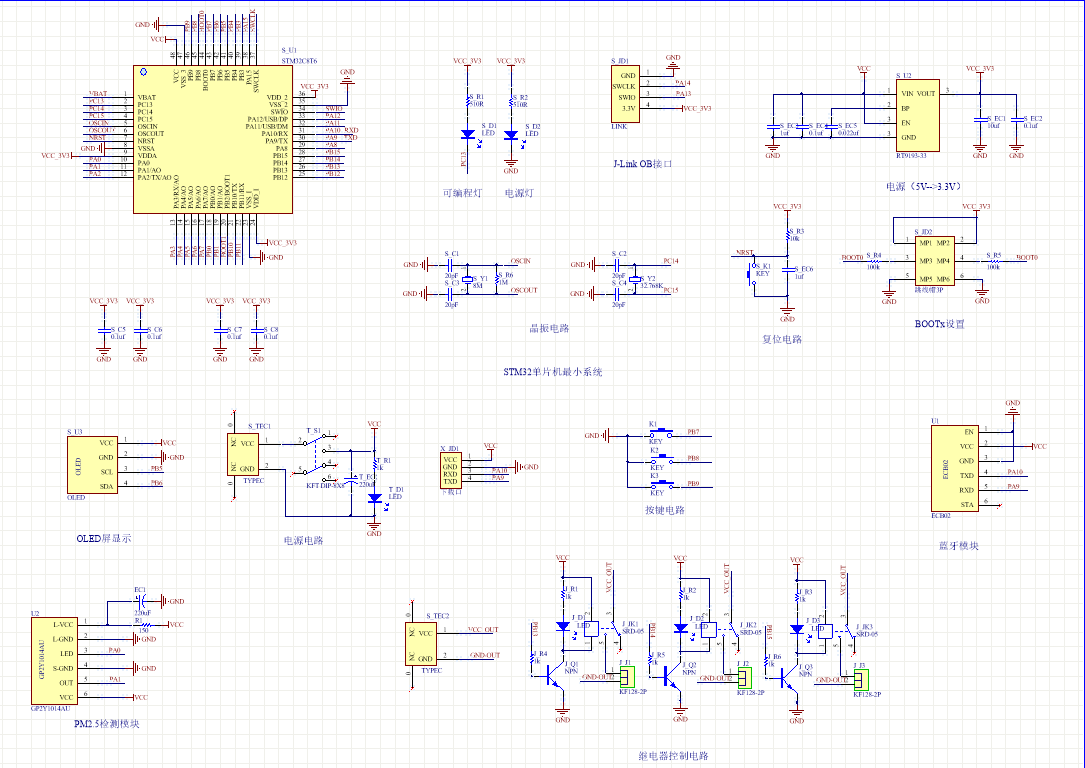

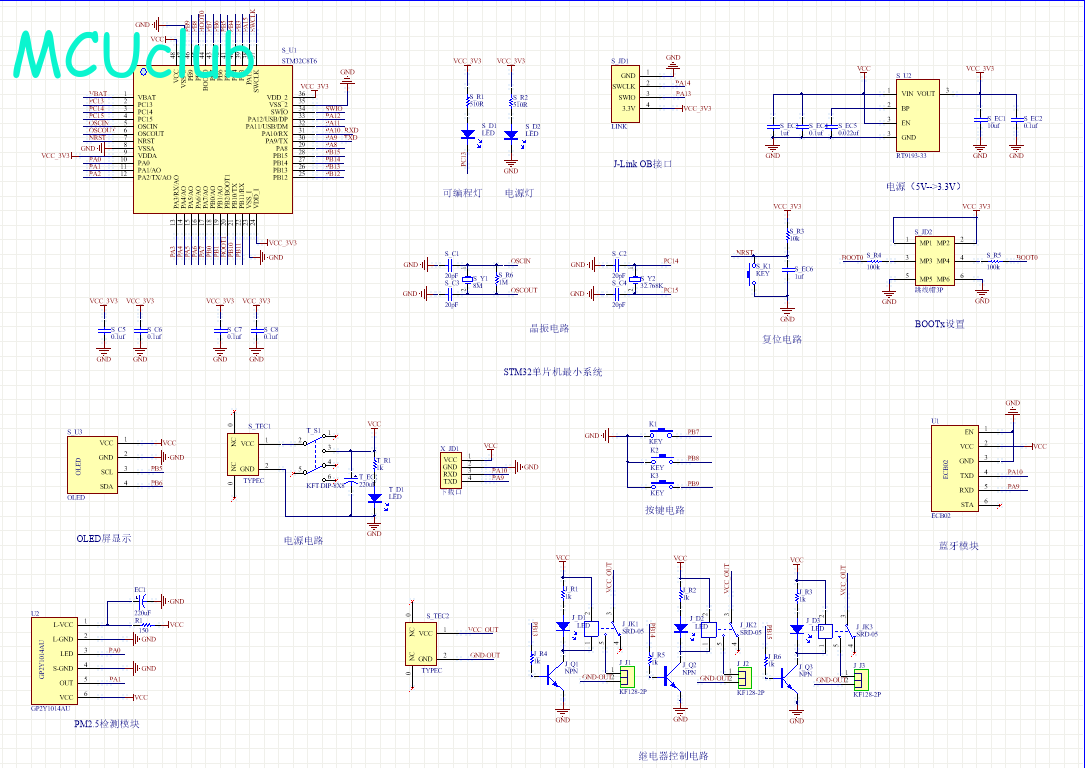

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

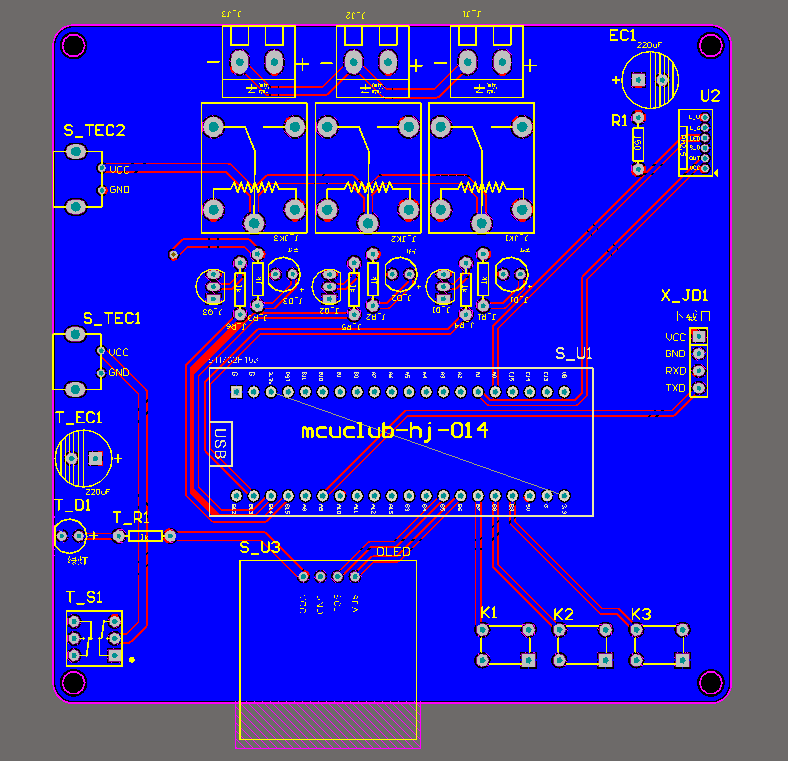

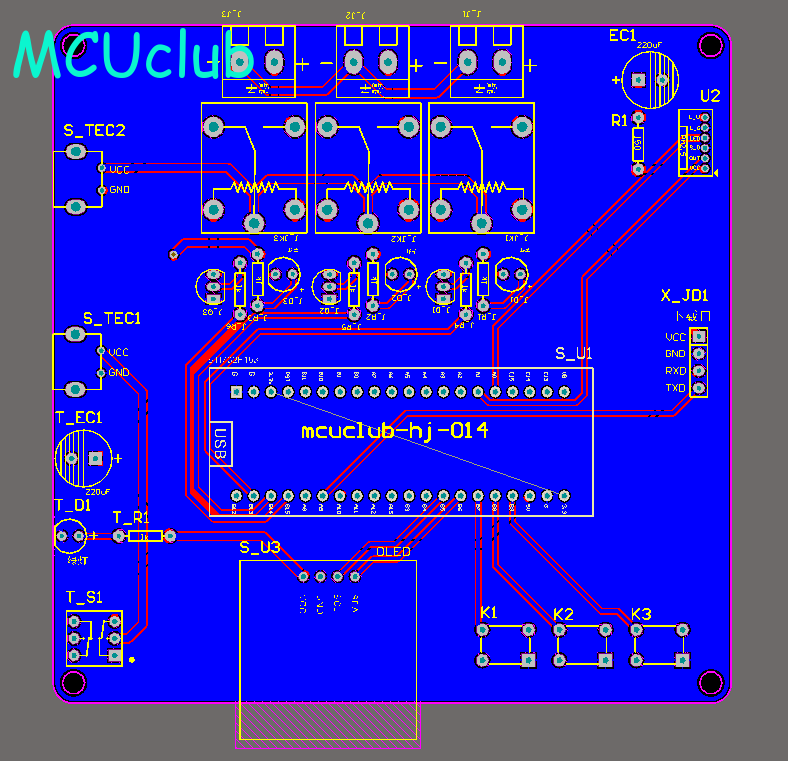

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

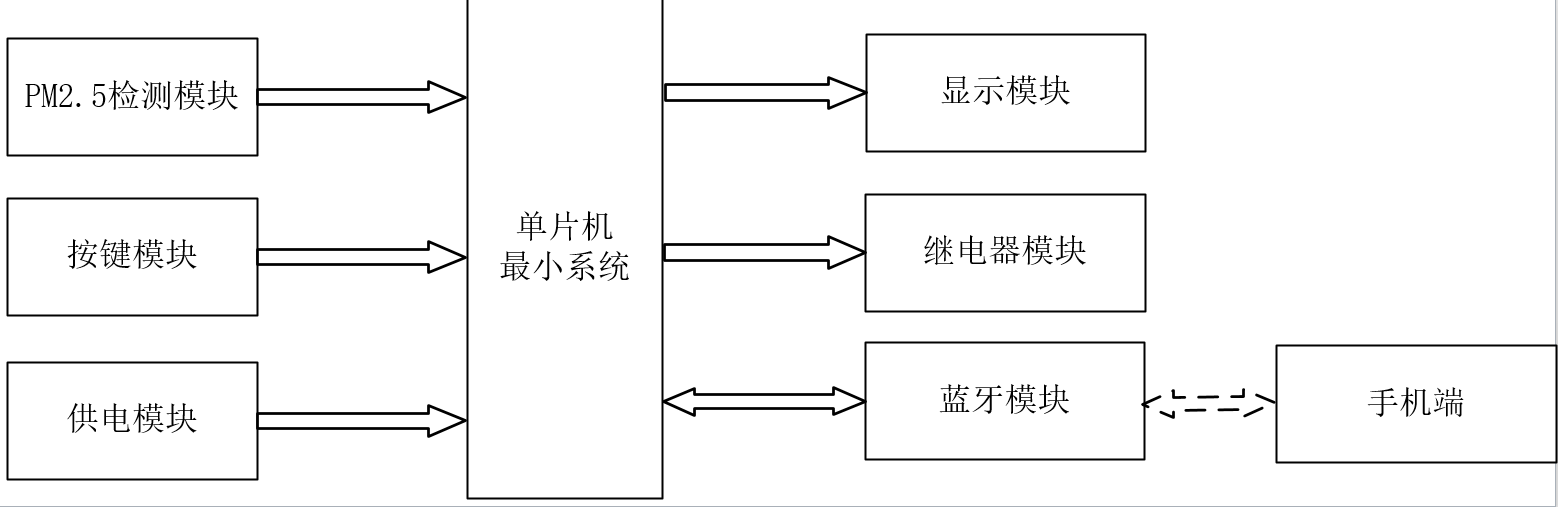

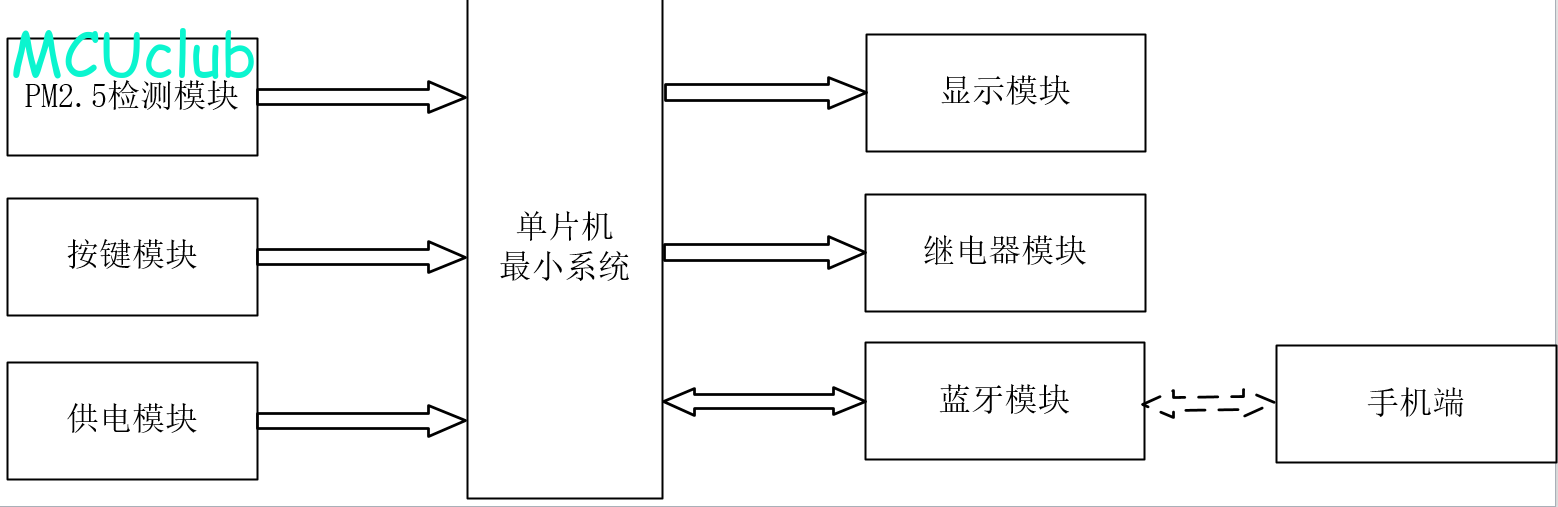

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
开题报告
下图为开题报告整体框架模板，基本上所有项目的开题报告格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
设计说明书
总字数：16000+
摘 要
随着经济、工业化的高速发展，在建工程项目与日俱增，雾霾、扬尘等污染也成为影响生态环境的关键因素。为了有效防治雾霾、扬尘等污染物持续恶化，设计一款有效识别监测雾霾、扬尘等污染物的智能系统势在必行，该监测系统以STM32单片机为控制核心，通过PM2.5传感器检测空气中的粉尘浓度，通过按键设置3个PM2.5浓度阈值，并根据空气质量的污染状况，控制继电器启动水泵进行不同程度的降尘工作，通过蓝牙模块将粉尘测量数据和继电器的工作模式发送给手机端，也可以通过手机端控制三个继电器的工作和切换模式，通过显示屏显示粉尘浓度值和继电器工作状态，各模块相互配合，共同完成系统的监测和降尘功能，该系统不仅提高政府监管部门监测空气质量污染的能力，还对帮助控制雾霾、沙尘暴等污染扩散具备理论意义和应用价值。
关键词：STM32单片机；PM2.5；水泵；继电器；蓝牙
PM2.5 air quality monitoring and alarm system based on STM32
Abstract
With the rapid development of economy and industrialization, construction projects under construction increase with each passing day. Pollution such as haze and dust has also become a key factor affecting the ecological environment. In order to effectively prevent and control the continuous deterioration of pollutants such as haze and dust, it is imperative to design an intelligent system that can effectively identify and monitor pollutants such as haze and dust. The monitoring system takes STM32 microcontroller as the control core, detects dust concentration in the air through PM2.5 sensor, and sets three PM2.5 concentration thresholds by pressing the button. In addition, according to the pollution status of air quality, the relay is controlled to start the water pump for different degrees of dust reduction. The dust measurement data and the working mode of the relay are sent to the mobile terminal through the Bluetooth module. The working and switching modes of three relays can also be controlled through the mobile terminal, and the dust concentration value and working state of the relay are displayed through the display screen. Jointly complete the monitoring and dust removal functions of the system. The system not only improves the ability of government supervision departments to monitor air quality pollution, but also has theoretical significance and application value to help control the spread of pollution such as haze and sandstorm.
Key words：STM32 MCU; PM2.5; Water pump; Relay; bluetooth
