51单片机实物设计简介：
单片机类型：STC89C52
具体功能：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）
4、通过一个启动／暂停按键控制洗衣机的启动／暂停
5、洗衣结束后，蜂鸣器报警3次提醒洗衣结束
6、通过2位数码管显示时间
7、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
扩展功能：通过蓝牙模块将所有状态发送到手机端，手机端可以控制洗衣机启停
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
仿真演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

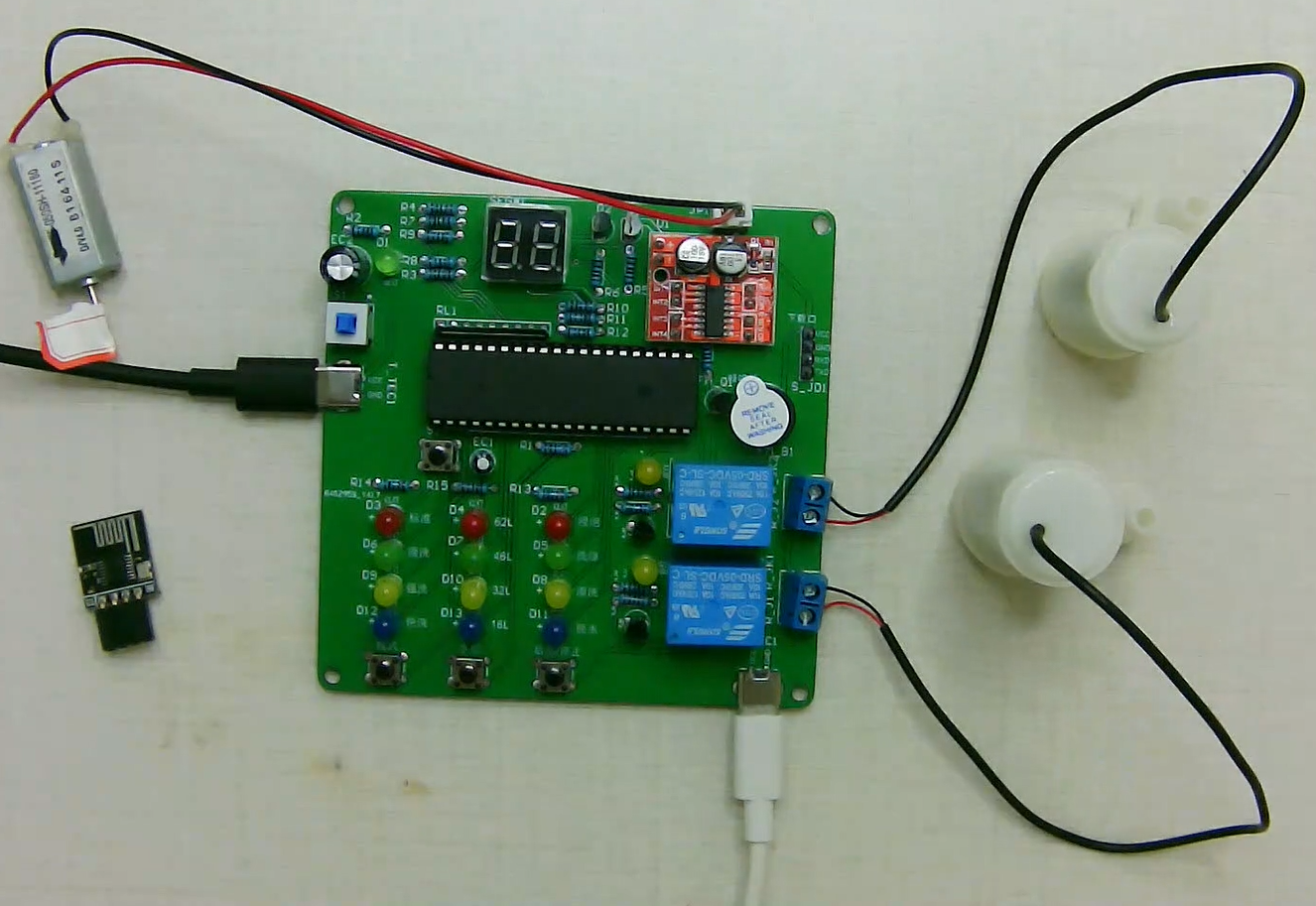

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

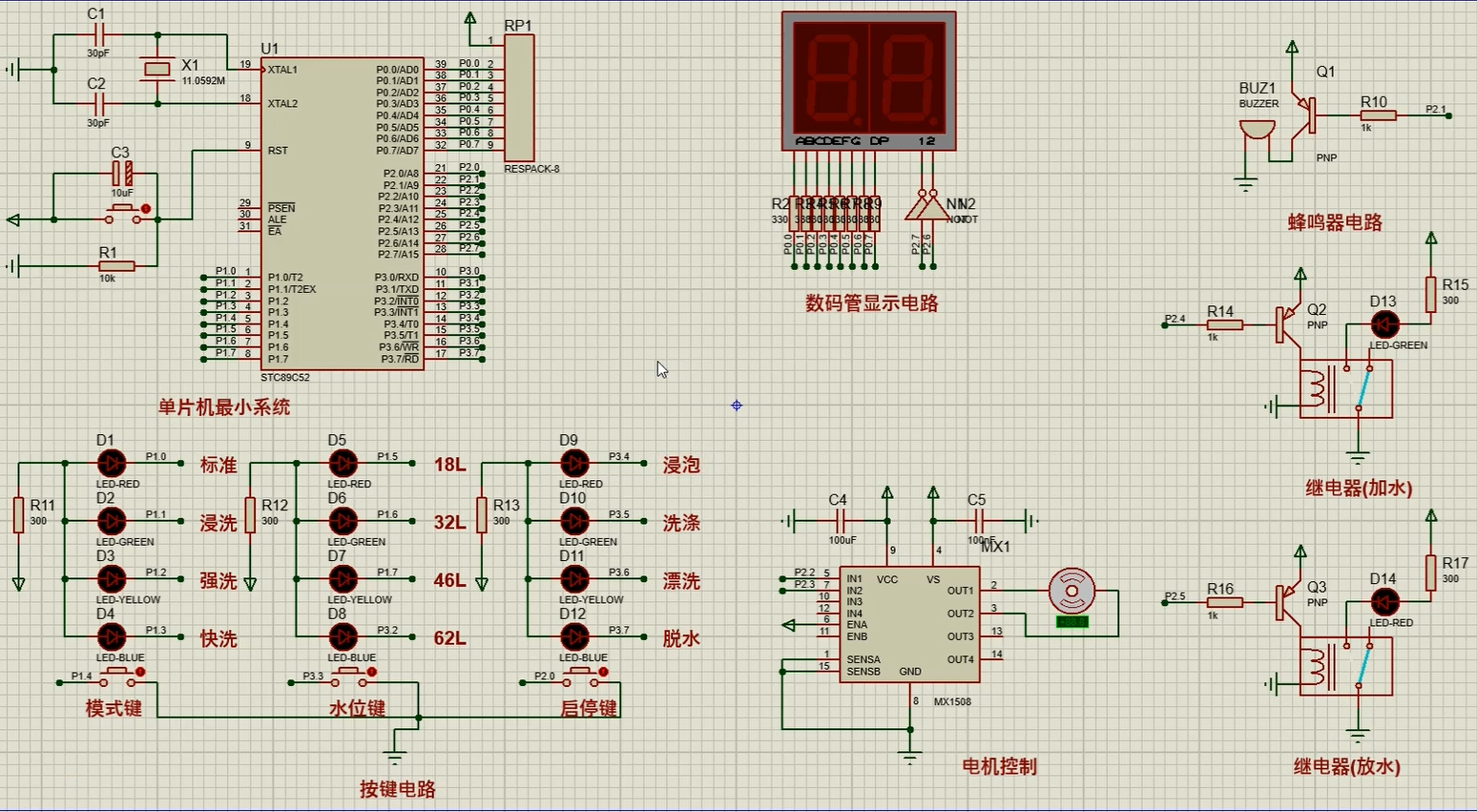

电子版仿真资料预览
仿真图
仿真软件版本：proteus8.17 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

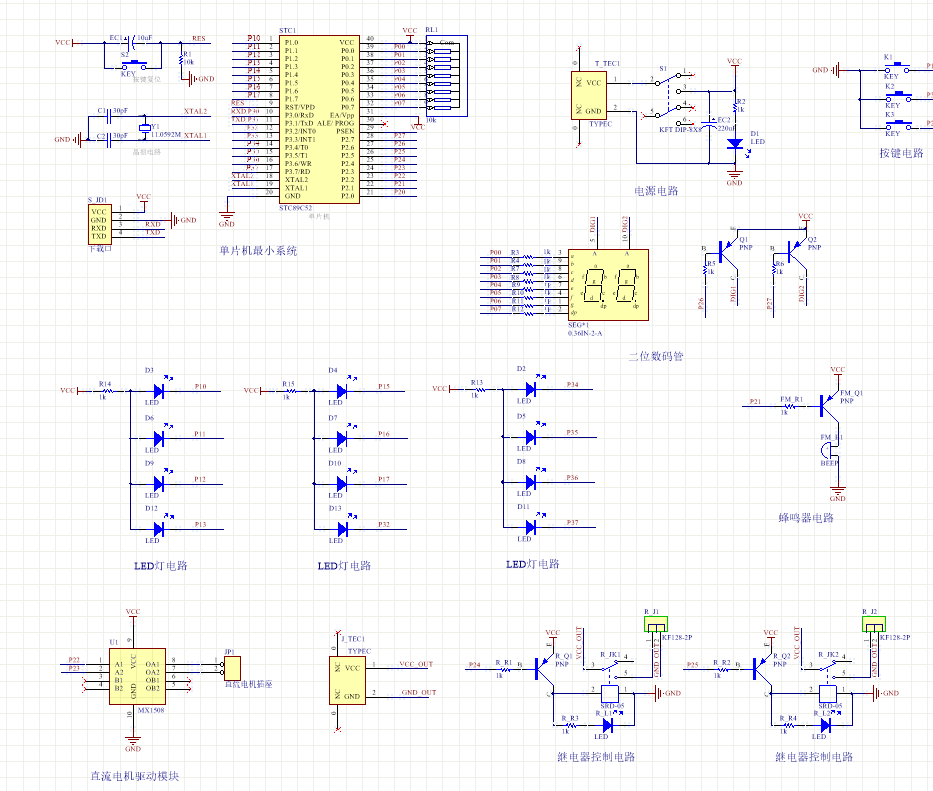

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

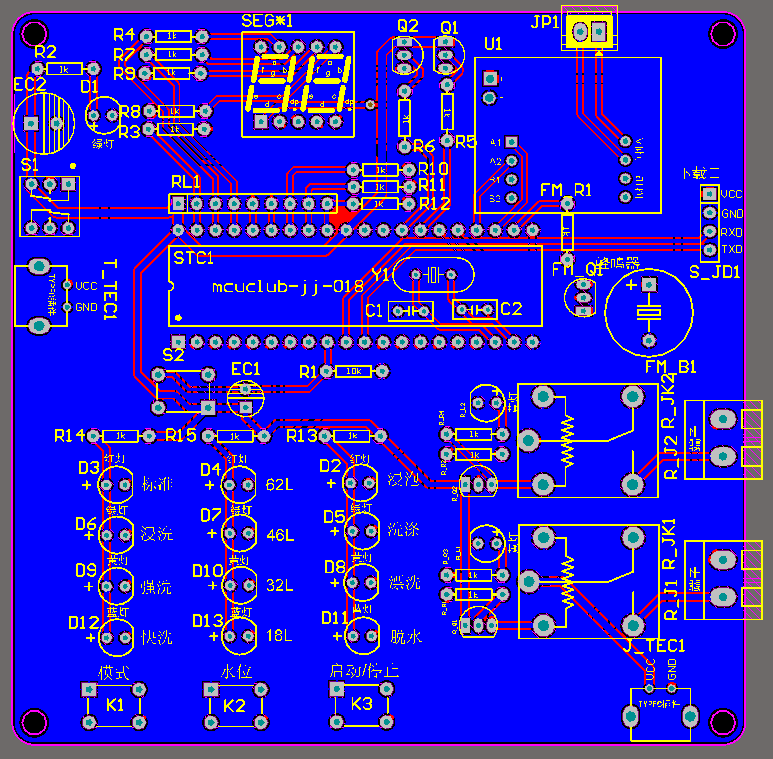

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

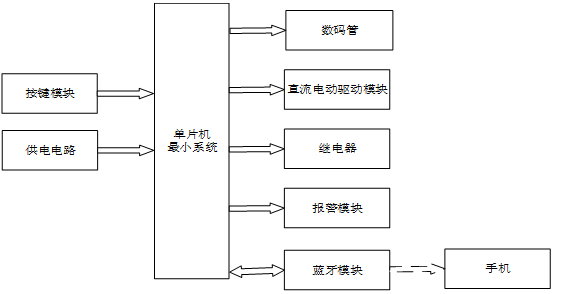

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）

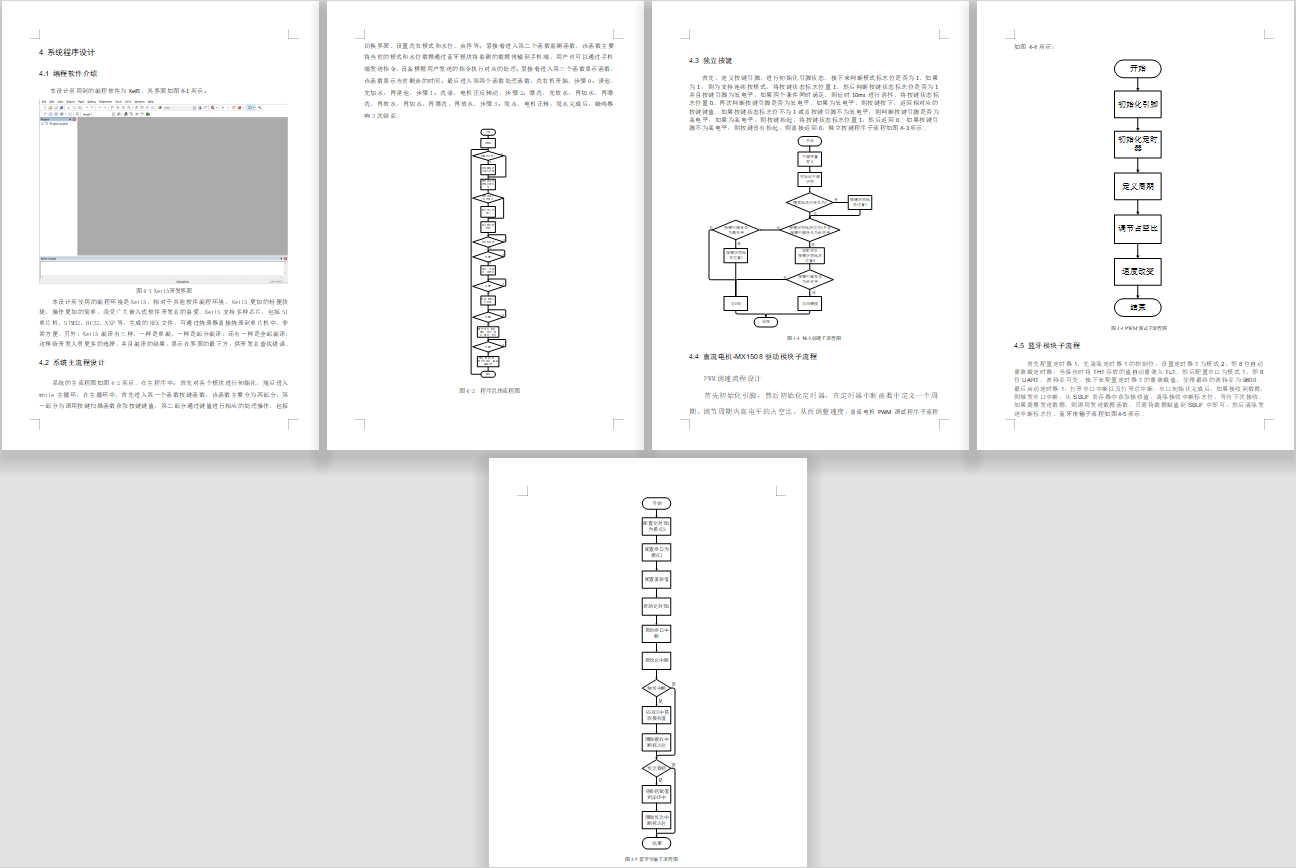

开题报告
下图为开题报告整体框架模板，基本上所有项目的开题报告格式都如下所示，但由于部分院校要求不一致，可能有一小部分格式有所变动。
购买后可查看具体内容！
设计说明书
总字数：16000+
摘 要
在科技发展的今天，洗衣机作为每家每户必不可少的家具成品。此次设计一款全自动洗衣机，可以实现自动洗衣的整个过程：用户进行必要参数的输入、洗衣、脱水、洗衣结束提醒四大阶段。液晶显示模块显示当前工作模式和时间。通过控制电机的正反转实现洗衣及甩干功能，自动洗衣机的控制要求是:启动后先开启进水阀进水，水位到达设定值后关闭，然后通过电机正反转进行洗衣，直至达到设定时间停止，之后打开排水阀放水，水放完后洗衣桶旋转脱水，1分钟后停止并关闭排水阀，洗衣过程结束。要求水位设置不少于高、中、低三档，洗衣时间内可调，以1分钟为单位。设置4个指使灯，分别指示洗衣机的工作模式，包括浸泡、洗涤、漂洗、脱水，通过液位检测模块实现自动注水停止;洗衣结束也报警提醒此次设计通过单片机对整个系统进行控制，然后使得洗衣机可以按照用户需求进行工作，从而完全解放人力。使得此次设计不但可以满足当前大部分家庭洗衣要求，且使用更加的方便、便捷。因此，此次设计的全自动洗衣机具有较高的实用性及其现实研究意义。
关键词：洗衣机；自动控制；模式选择；容量选择
Abstract
Today, with the development of science and technology, washing machines are essential furniture products for every household. This design of a full-automatic washing machine can realize the whole process of automatic washing: users input the necessary parameters, washing, dehydration, and remind the end of washing.The LCD module displays the current working mode and time. The function of washing and drying can be realized by controlling the positive and negative rotation of the motor. The control requirements of the automatic washing machine are: after starting, first open the water inlet valve to feed water, then close it when the water level reaches the set value, and then wash the clothes through the positive and negative rotation of the motor until the set time is reached. Then open the drain valve to drain the water. After the water is drained, the washing bucket rotates to dehydrate. After 1 minute, stop and close the drain valve, and the washing process is completed. It is required that the water level shall not be less than high, medium and low levels, and the washing time can be adjusted in 1 minute. Four pilot lamps are set to indicate the working mode of the washing machine, including soaking, washing, rinsing and dehydration. Automatic water injection is stopped through the liquid level detection module; At the end of washing, the alarm reminds that this design controls the whole system through a single chip computer, and then enables the washing machine to work according to the user’s needs, thereby completely liberating the human resources.This design can not only meet the current requirements of most family laundry, but also be more convenient and convenient to use. Therefore, the automatic washing machine designed this time has high practicability and practical research significance.
Key words:washing machine; Auto-Control; Mode selection; Capacity selection
