项目编号：mcuclub-jj-018
STM32单片机WIFI版实物设计简介：
单片机类型：STM32F103C8T6
具体功能：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）
4、通过一个启动／暂停按键控制洗衣机的启动／暂停
5、洗衣结束后，蜂鸣器报警3次提醒洗衣结束
6、通过显示屏显示时间
7、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
扩展功能：通过WIFI模块将所有状态发送到手机端，手机端可以控制洗衣机启停、选择各模式
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

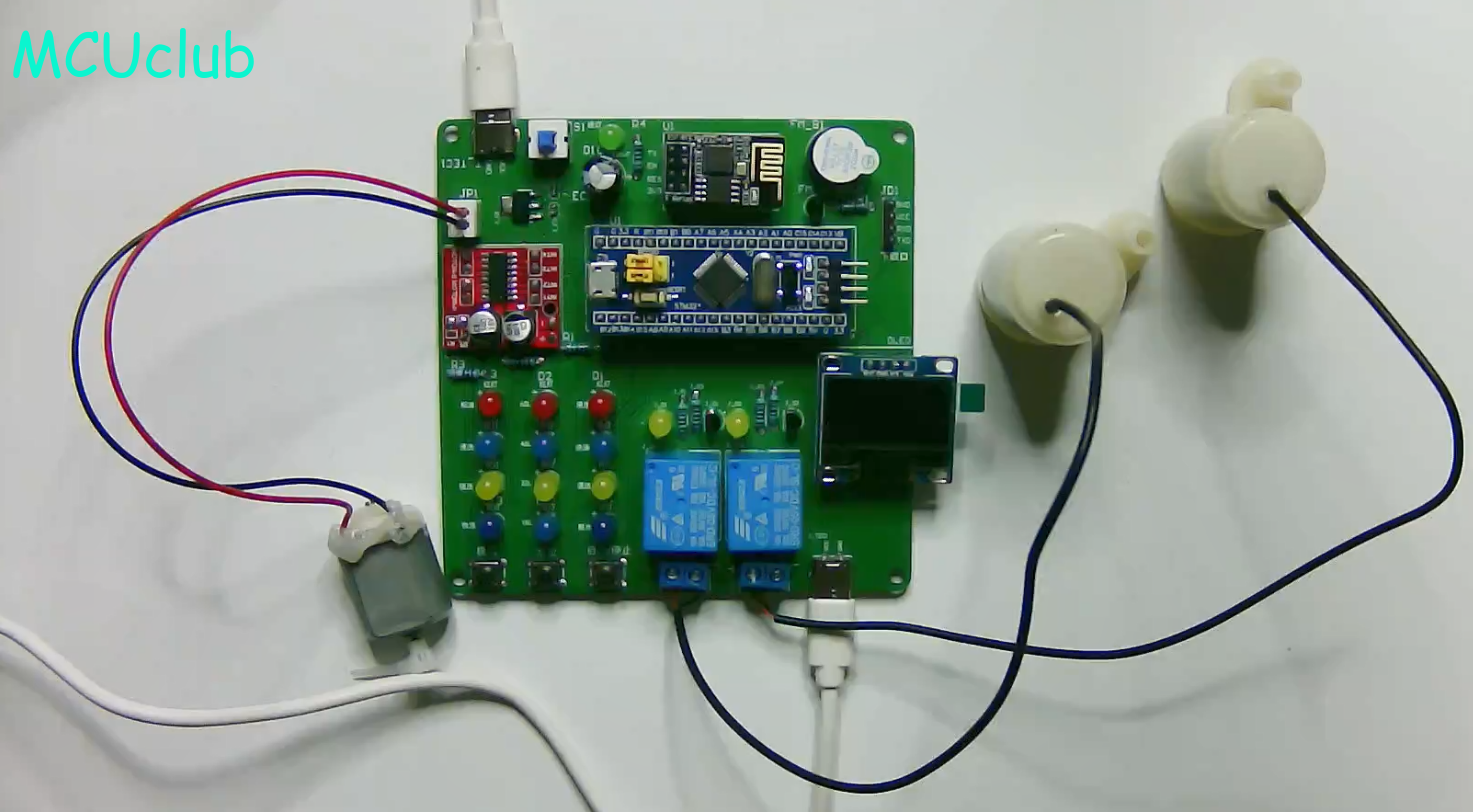

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

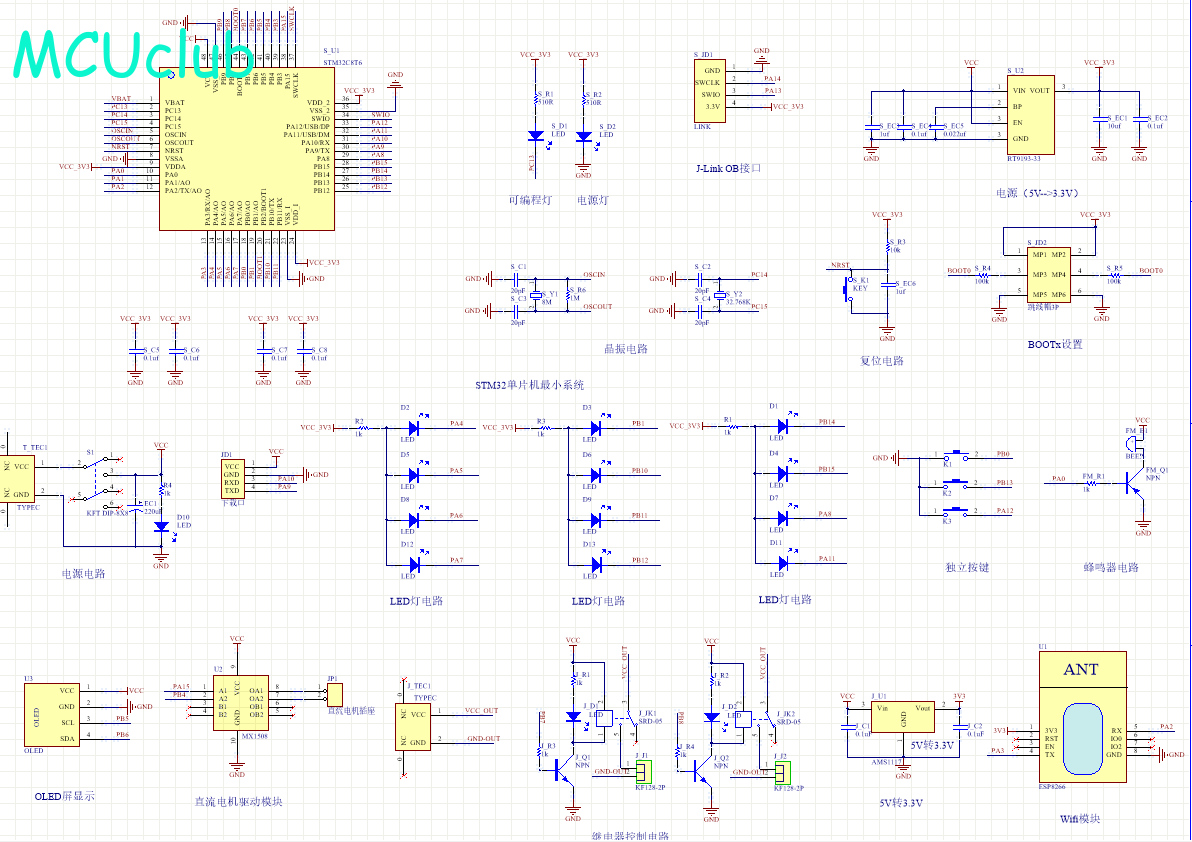

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

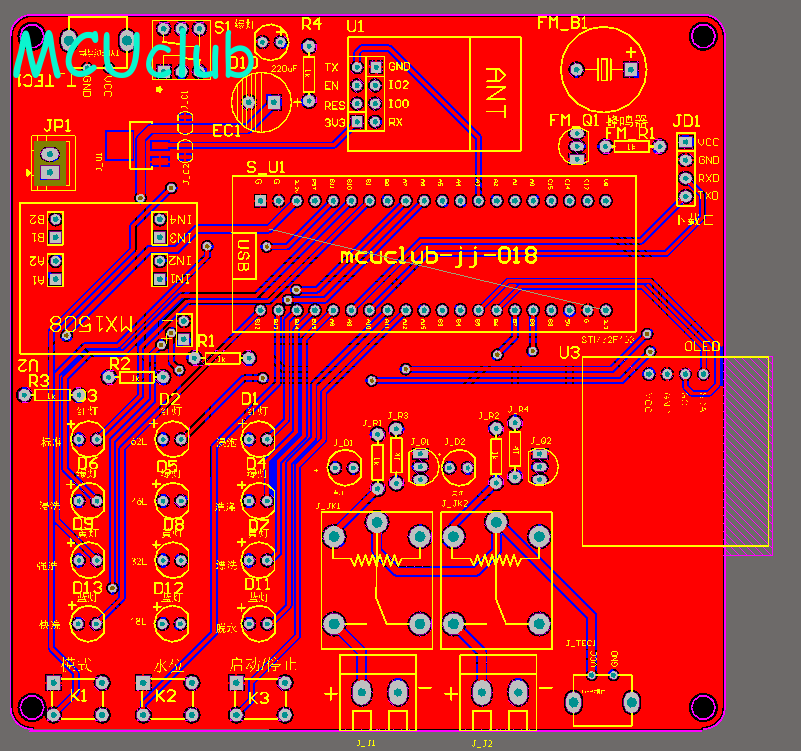

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

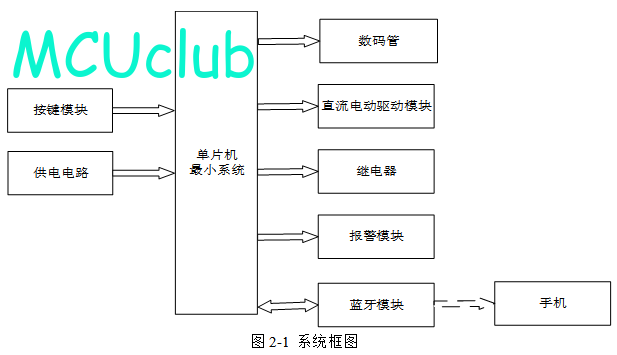

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）
软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
购买后可查看具体内容！
