STM32单片机WIFI版实物设计简介：
单片机类型：STC89C52、STM32F103C8T6
具体功能：
1、通过火焰传感器检测是否发生明火，如果发生，通过继电器控制水泵灭火，并声光报警
2、通过MQ-2检测烟雾浓度，如果烟雾值大于设置的最大值，通过继电器控制风扇通风，并声光报警
3、通过MQ-5检测当前可燃气体浓度，如果气体浓度大于设置最大值，通过继电器控制风扇通风，并声光报警
4、通过DS18B20检测温度值，如果温度值大于设置的最大值，通过继电器控制风扇通风，并声光报警
5、通过按键可以设置各阈值、手动控制水泵、风扇、切换模式
6、通过显示屏显示数据
扩展功能：当检测到明火时，通过WIFI发送“发生火灾”短信；当烟雾值大于设置的最大值时，通过WIFI发送“烟雾过高”短信；当气体浓度大于设置最大值时，通过WIFI发送“可燃气体泄露”短信；当温度值大于设置的最大值时，通过WIFI发送“温度过高”短信，并可以设置阈值，远程控制水泵、风扇、切换模式
实物演示视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版资料介绍视频：
打开视频声音方法：鼠标放在视频中，点击右下角小喇叭图形即可；视频放大后不清晰，可将鼠标放在视频上，点击“进入哔哩哔哩，观看更高清”
电子版实物资料预览

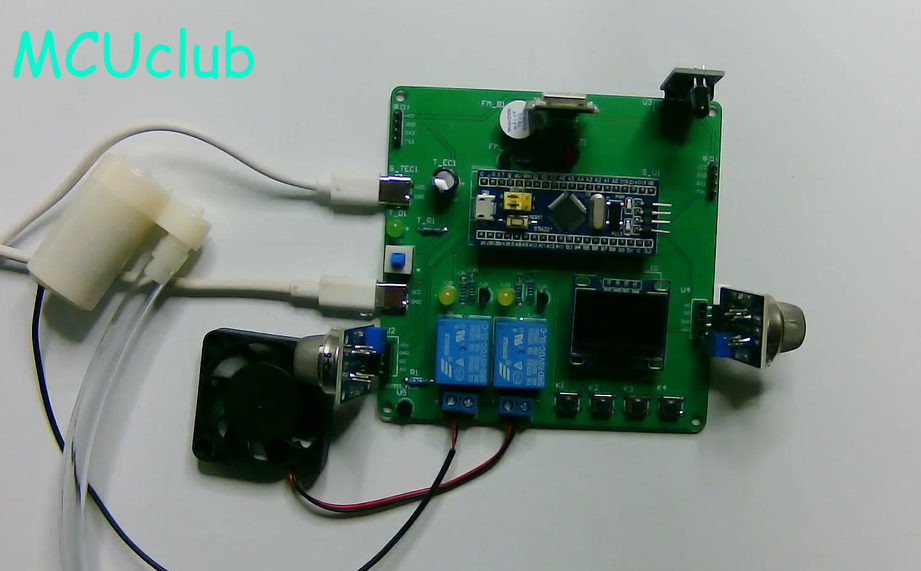

实物图
底板：底板在嘉立创进行打板，为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。
供电接口：TYPE-C

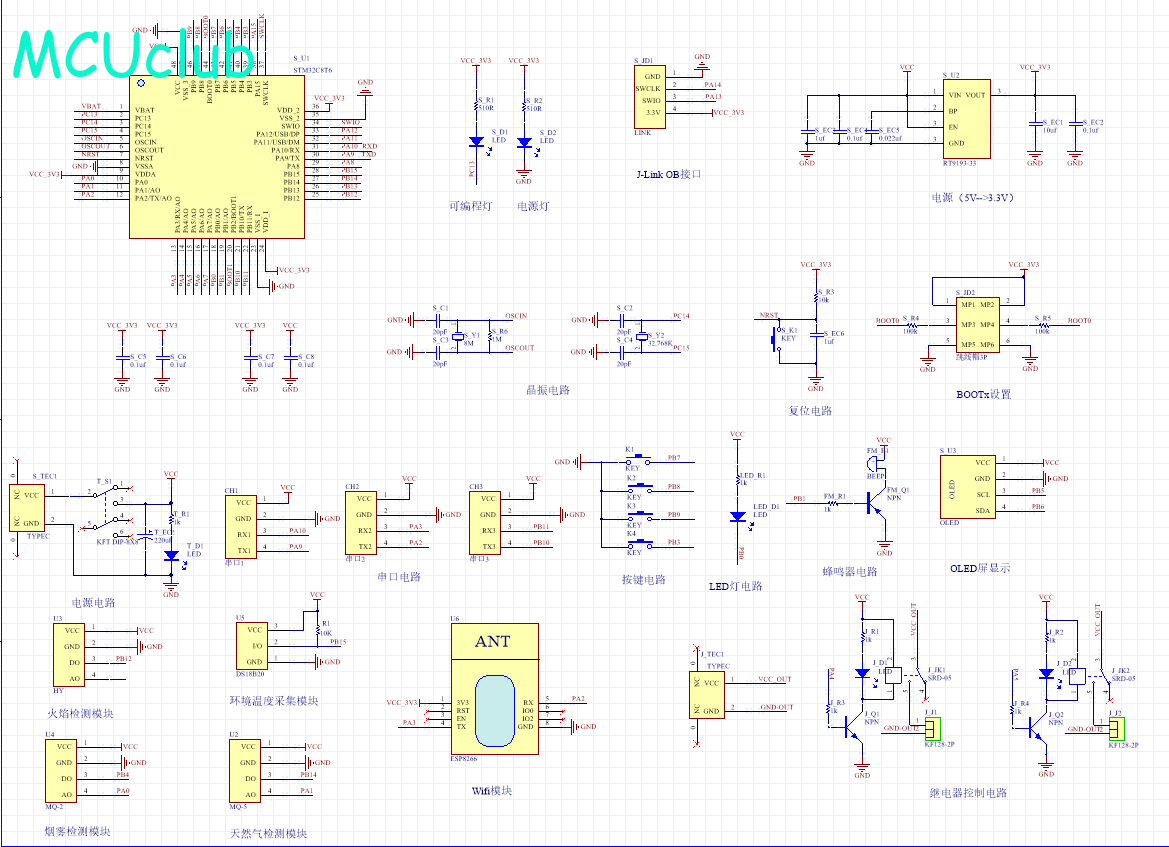

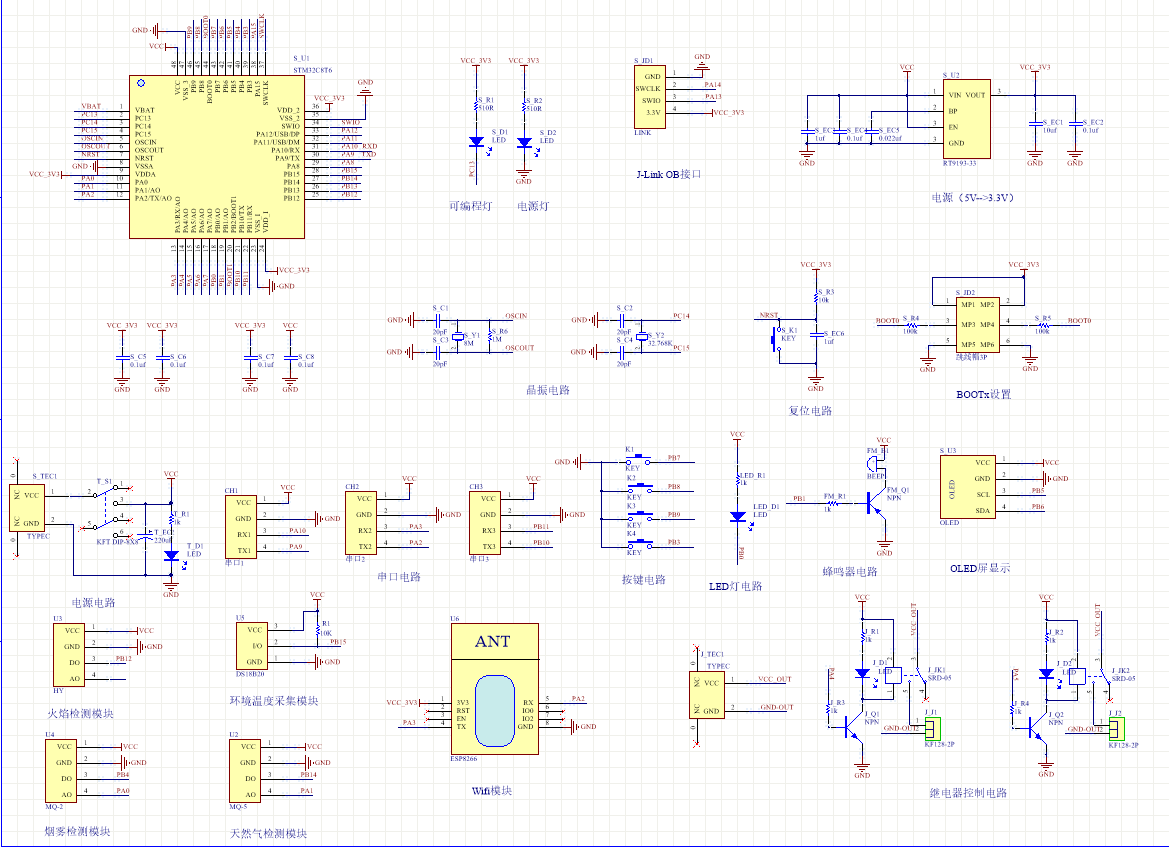

原理图
软件版本：AD2013 （本站提供该软件免费下载链接）
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

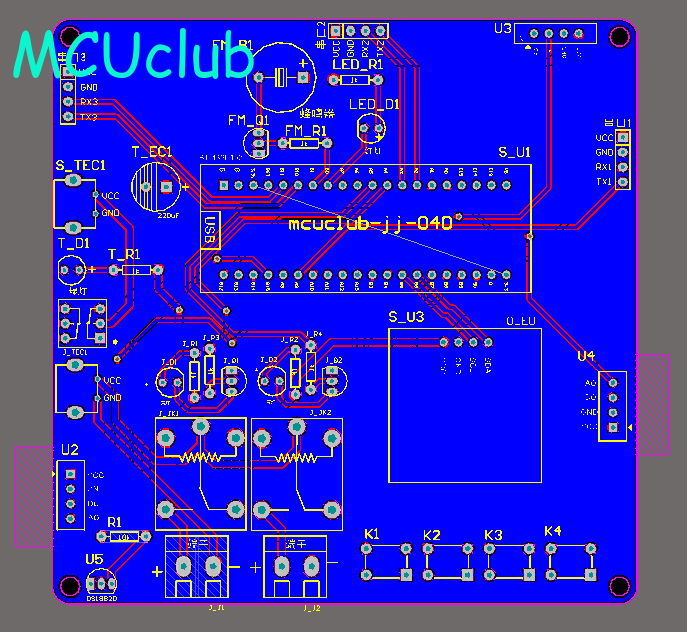

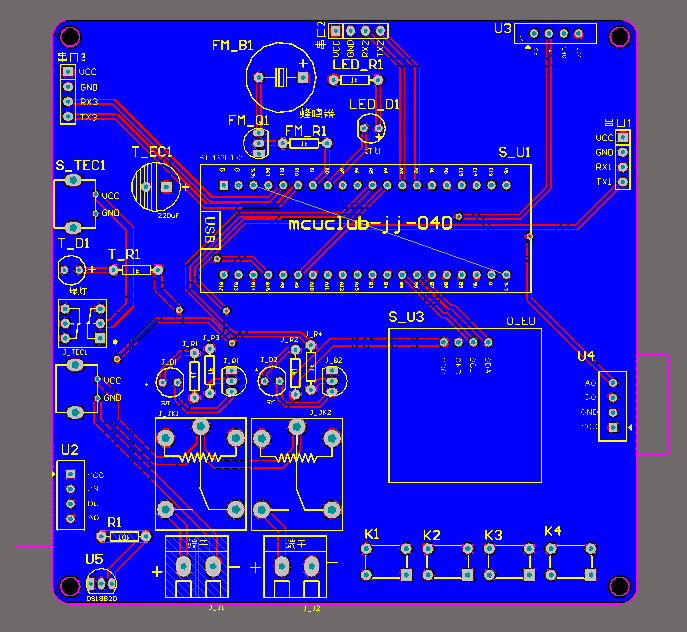

PCB图
软件版本：AD2013 （本站提供该软件免费下载链接）
PCB图是由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件，可以直接在嘉立创进行打板。两层板，上下覆铜接地。
注意：PCB图中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。如果想截没有项目编号的PCB图，可在PCB源文件中点击删除。另外，如果想在实物PCB板上加自己的信息（比如日期、学号、姓名等），可联系客服。

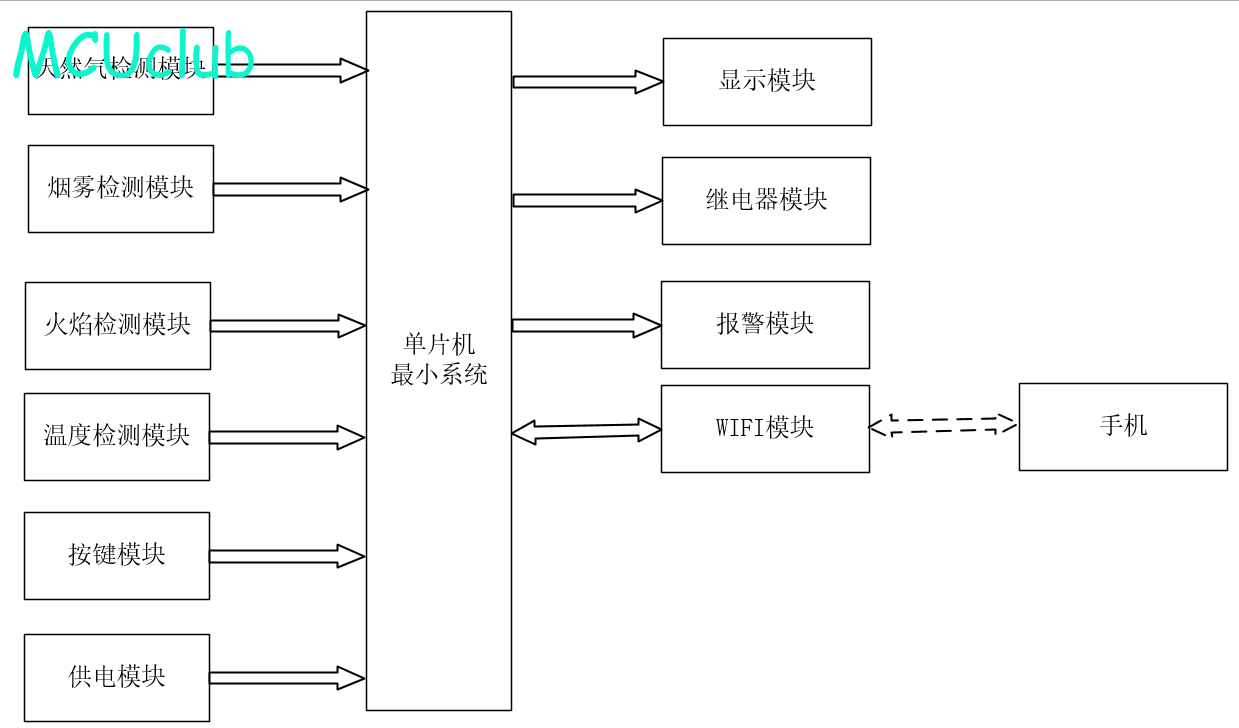

系统框图
绘制软件：VISIO （本站提供该软件免费下载链接）

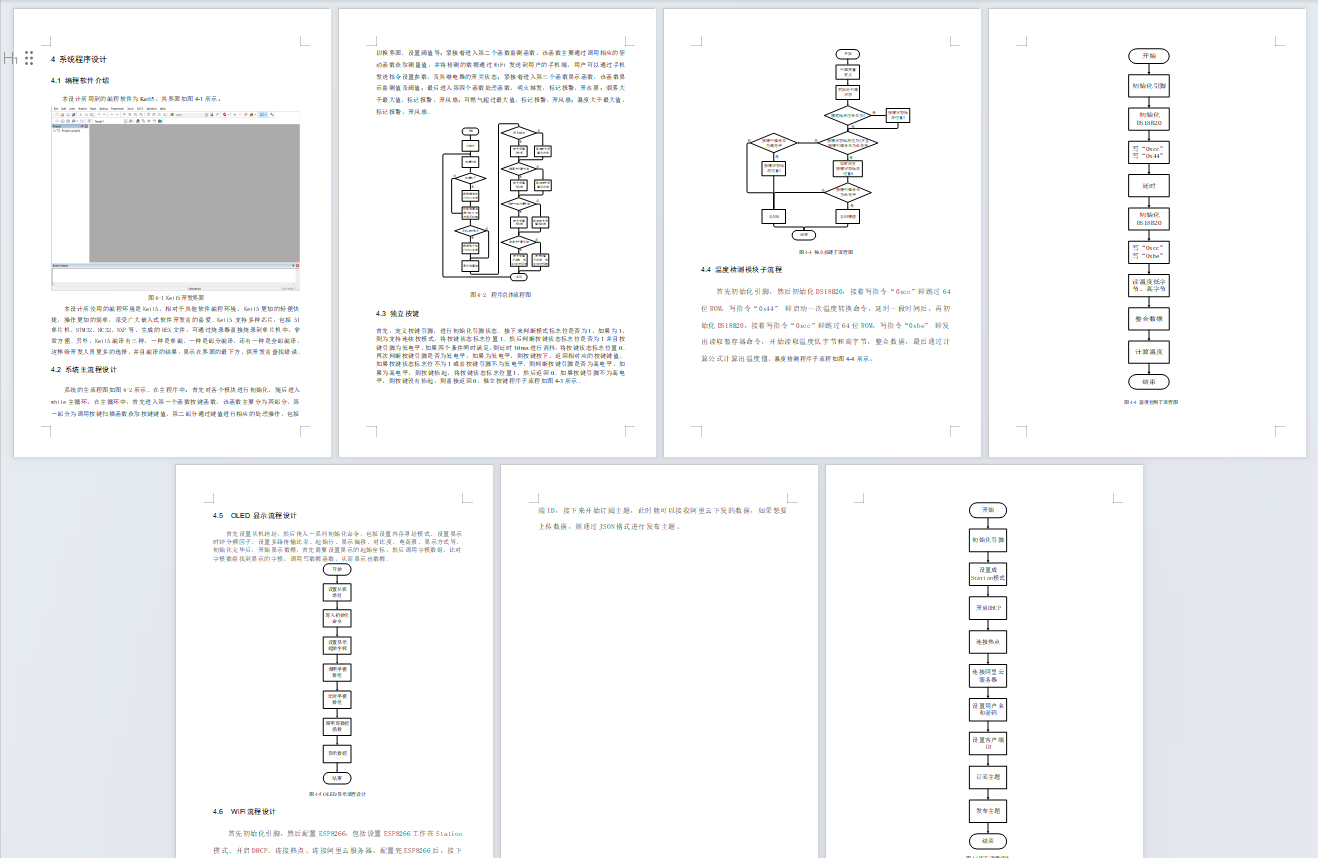

软件设计流程
绘制软件：VISIO （本站提供该软件免费下载链接）
购买后可查看具体内容！
